У будівництві використовується багато кріпильних елементів, але деякі з них досі викликають питання. Наприклад, не всі знають, що таке дюймове різьблення. За своєю конструкцією, це різьблення трикутного профілю з кутом на вершині. Дюймове кріплення має широке застосування, тому потрібно розібратися в деталях конструкції та її видах.
Види дюймового різьблення
У продажу пропонується широке розмаїття пропозицій:
- Циліндричне різьблення UTS. Кут на вершині сягає 60°. Залежно від кроку різьблення, воно може ділитися на велике, дрібне;
- BSW – поширений варіант, у якому різьблення має дрібний крок;

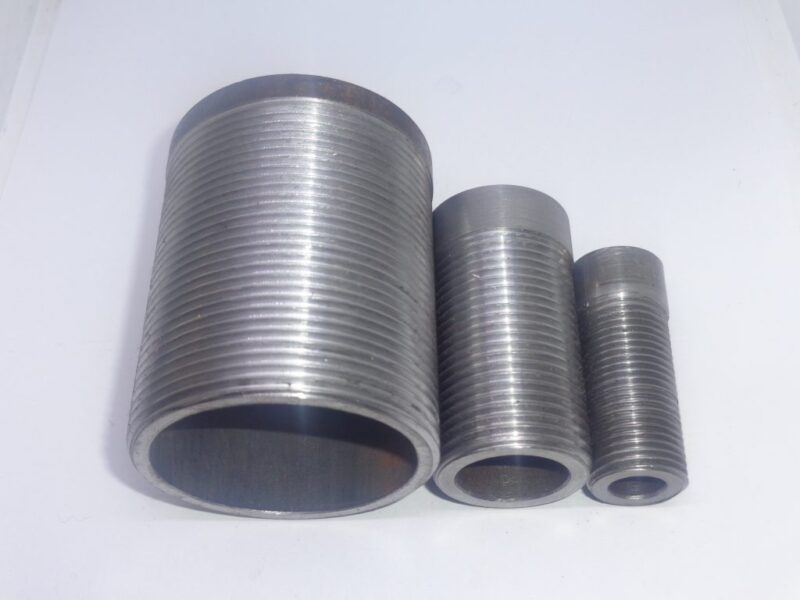

- Канонічне NPT – використовується для з’єднань труб;
Варто приділити трохи уваги основним критеріям представленого різьблення. Так само, як і інші, воно має крок і діаметр. Якщо говорити про останній, то до нього відносять:
- Зовнішній – розмір уявного циліндра, описаного навколо вершини зовнішньої різьби;
- Внутрішній – розмір уявного циліндра, який вписаний у западини зовнішньої різьби;
- Середній – розмір уявного співвісного з різьбленням циліндра, перетинаючого гілки різьблення так, що ширина виступу та западини рівні;
Різниця метричного та дюймового різьблення
Два представлені варіанти не мають суттєвих відмінностей за зовнішніми критеріями, важливими для яких будуть:
- Форма профілю;
- Метод розрахунку діаметра та кроку;
Проводячи детальне порівняння форм гребнів, стає зрозуміло, що у дюймовому різьбленні, ці частини будуть гострішими, ніж у метричному. Якщо говорити про розмір, то кут на вершині гребня дюймового різьблення 55 °.
Як дізнатися крок дюймового різьблення?
Для перевірки відповідності кроку різьблення використовуються спеціальні інструменти. Найпростішим і найточнішим параметром кроку буде не відстань між вершинами профілю, а кількість витків різьблення, які розміщені на 1 дюймі довжини. Також визначити розмір можна з використанням різьбоміра. Пластина накладається на виріб і проводиться вимірювання. Але, купуючи у перевіреного продавця, з технічними критеріями виробу можна ознайомитися в каталозі, і не турбуватися про те, що вони вказані правильно.
Клас міцності
Дюймове кріплення має відмінне маркування від метричного кріплення. На кожному виробі вказується маркування, яке розшифрується за класом міцності:
- 1 – клас міцності не менше 6,8;
- 2 – клас міцності не менше 6,8;
- 5 – клас міцності щонайменше 8,8;
- 6 – клас міцності щонайменше 10,9;
Дюймова різьба в https://dinmark.com.ua/blog/duymove-kriplennja не менш популярна за метричну, оскільки має широку сферу використання. Метизна продукція представлена у великій різноманітності, що дозволяє підібрати ті кріплення, які відповідають технічним вимогам.
